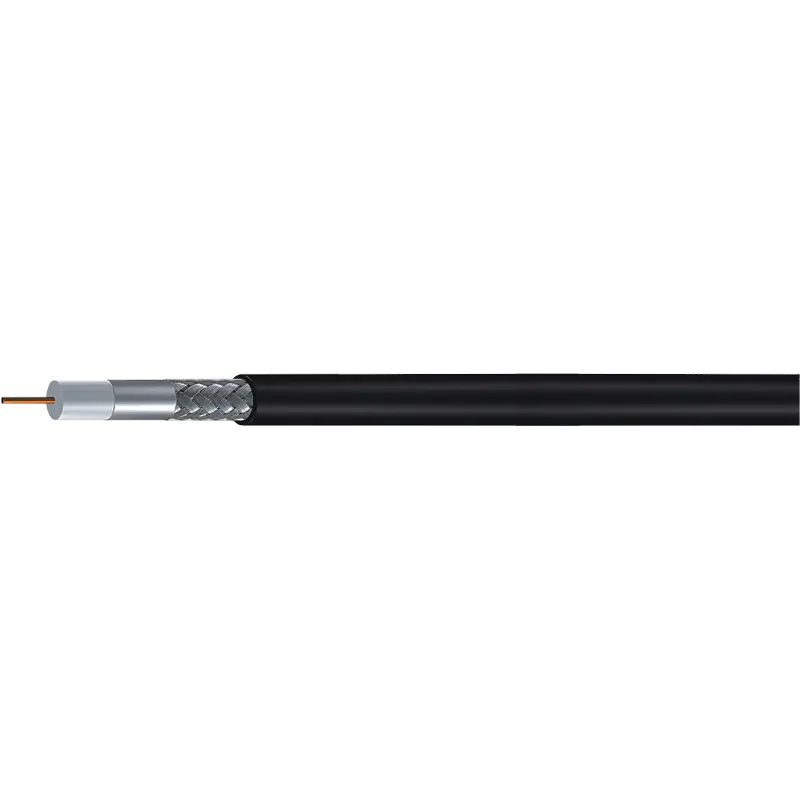

RG6 Tri-Shield 75 Ohm Koaksialkabel

Sitat nå

PREV：RG6 Standard Shield 75 Ohm koaksialkabel
NEXT：RG6 Quad-Shield 75 Ohm koaksialkabel

Spesifikasjon

Fysisk konstruksjon og dimensjoner

Nei.	Punkt	Materiale	Notater
❶	Senterleder	Kobberbelagt stål eller massivt kobber	1,02 mm±1 %
❷	Dielektrisk	Gassinjisert skum PE	4,57 mm nominelt
❸	1 ^st Skjold	Aluminium laminert tape	4,78±0,13 mm,18%-35 % overlapping
❹	2 ^nd Skjold	Aluminium flettetråd	60 % -90 % dekning
❺	3 ^rd Skjold	Aluminium laminert tape	18 %–35 % overlapping
❻	Jakke	PVC eller PE	7,06±0,2 mm

Mekaniske og miljømessige egenskaper

Senterleder Minimum pausestyrke		65,3 kgf/33,5 kgf
Senterlederbinding til dielektrisk ≥		2,3 kg
Langsgående krymping av jakke ≤		5%
Driftstemperatur (PVC)		-40°C~80°C
Driftstemperatur (PE)		-55°C~ 85°C

Elektriske egenskaper

Maksimal likestrømsmotstand for senterleder@20°C	31,10/6,40 Ω/kft
Maksimal DC-sløyfemotstand ved 20°C	38,40/13,70 Ω/kft
Minimum forplantningshastighet	82 %
Kapasitans	54±3 pF/m
Impedans	75±3 Ω
Strukturelt avkastningstap
5-1000MHz ≥	20 dB
1000-3000MHz ≥	15 dB
Screening Demping
30-1000MHz ≥	100 dB
1000-2000MHz ≥	90 dB
2000-3000MHz ≥	80 dB

Dempning ved 20°C

Frekvens (MHz)	Maks verdi (dB/100m)
5	1.90
55	5.25
211	10.00
250	10.82
270	11.04
300	11.64
330	12.26
350	12.63
400	13.61
450	14.43
500	15.29
550	16.08
600	16.73
750	18.54
870	20.04
1000	21.49
1300	24.49
1450	25.89
1750	28.67
2150	31.79
2600	35.30
2832	37.74
3000	38.84

Sertifikater og heder

Våre produkter har UL, ETL, JIS, CE, HLR, RoHS og REACH-sertifisering
